How Can We Accurately Test Composite Pin Insulator Strength?

How Can We Accurately Test Composite Pin Insulator Strength?

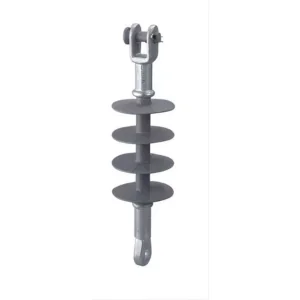

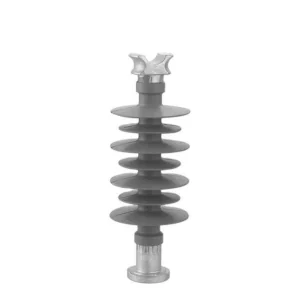

As a composite pin insulator supplier, I’ll outline standardized procedures for evaluating mechanical strength—critical for transmission/distribution system reliability.

1. Core Test Types

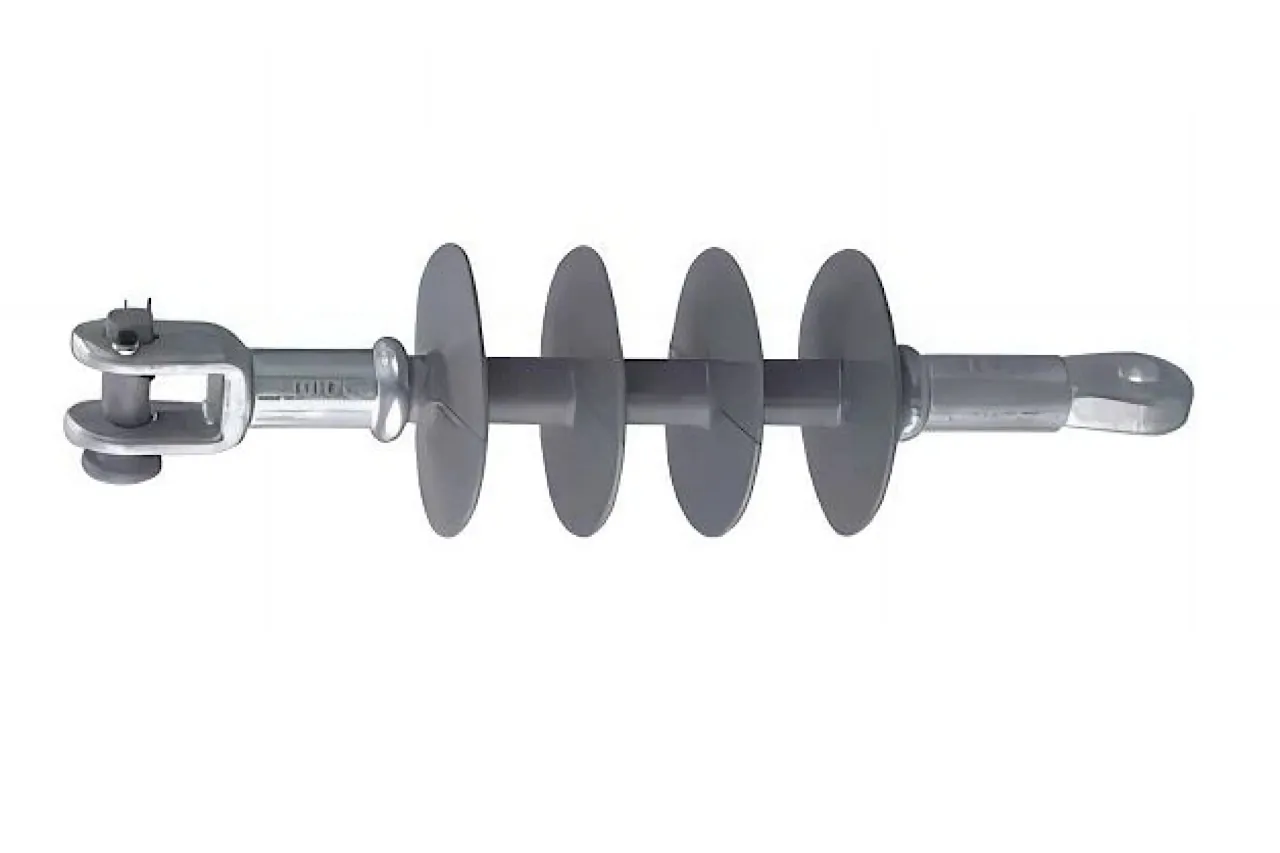

Tensile Test:

Applies axial pull force until failure.Measures maximum load capacity (e.g., ≥70 kN for 24kV models).Fixtures distribute force evenly to prevent stress concentration.

Compression Test:

Subjects insulator to crushing force between parallel plates.Determines resistance to structural buckling (critical for vertically mounted units).

Bending Test:

Simulates wind/ice loads via center-point loading on simply supported ends.Records deflection at failure and peak load.

2. Test Execution Protocol

  • Specimen Preparation:Clean surfaces; inspect for defects per ASTM D2132.Condition at 23±2°C and 50±5% RH for 24 hours .
  • Equipment Calibration:Verify testing machine accuracy (±1%) per ISO 7500-1.Use calibrated load cells and displacement sensors.
  • Mounting:Tensile/compression tests: Align insulator axis with load direction.Bending tests: Ensure support span = 100× insulator diameter .
  • Loading:Apply force at 5–10 mm/min until failure.Monitor real-time load-deformation data.

3. Key Influencing Factors

  • Material Quality:Fiberglass purity, resin curing degree, and interface bonding impact strength.Voids or delamination reduce load-bearing capacity by 15–30% .
  • Manufacturing Defects:Incomplete impregnation or uneven fiber orientation creates weak zones.
  • Environmental Exposure:UV degradation weakens silicone housing; hydrolytic aging reduces core adhesion.Pre-age specimens per IEC 62217 to simulate long-term effects 9.

4. Standards & Acceptance Criteria

  • IEEE 1523: Mandates minimum tensile strength (e.g., 50 kN for 10kV units).
  • IEC 61952: Requires bending resistance to 1.5× design load without cracking.
  • Qualification:Pass if test results exceed standard thresholds (e.g., tensile > rated SML).Fail if fracture occurs below 95% of specified mechanical load (SML).

5. Post-Test Analysis

  • Fracture Inspection:Identify failure origins: core fracture, housing-core debonding, or end-fitting pullout.
  • Data Validation:Compare with batch history; outliers trigger material/process review.

6. Recommended Testing Frequency

Routine: 1 insulator per 500-unit batch.

Accelerated Aging: Annually for critical grid sections (e.g., coastal/industrial zones).

Conclusion

Mechanical strength validation via tensile, compression, and bending tests—executed per IEEE/IEC protocols—ensures composite pin insulator reliability. Our 10kV and 24kV units undergo rigorous batch testing to exceed industry SML requirements.

References

  • IEC 62217:2012 (Polymer Insulator Mechanical Tests)
  • IEEE Std 1523-2021 (Composite Pin Insulator Design)
  • ASTM D2132-19 (Defect Inspection)
  • GB/T 32498-2016 (Tensile Testing Methodology)
